复用技术

复用技术其实右叫多路复用技术
本质上是将发送端发送过来的多路信号
组合成一组信号，在一条专用的物理线路信道中，进行传输

多路复用技术物理设备组成

主要是由多路复用器（Mux）、多路分配器（Demux）、
也叫合波器和分波器
多路复用器和多路分配器都统称多路器Mux

多路复用器

Mutiplexer
发送端根据某种约定的规则
把多个低带宽的信号符
合成位一个高带宽的信号

多路分配器

Demultiplexer
接收端根据规则
把高带宽信号
分解为多个低带宽信号

其实就有点像OLT和ONU的组网
OLT一芯经过分光器后，变成多芯，每芯连接不同的入户ONU

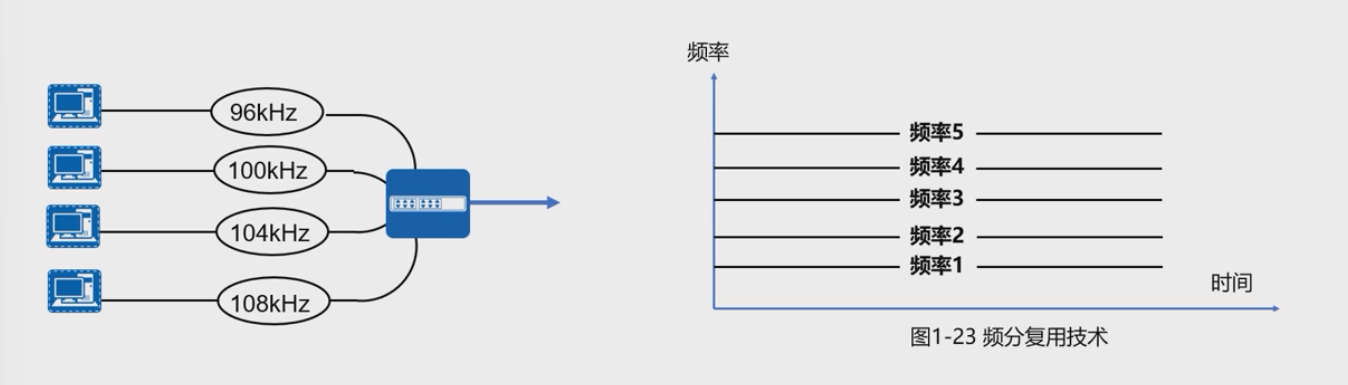

频分复用

频分复用OFDM
通过用不同的频率来区分不同的用户
比如车载FM无线关播一类，4G也用到了FDD-LTE，ADSL也是用的频分复用

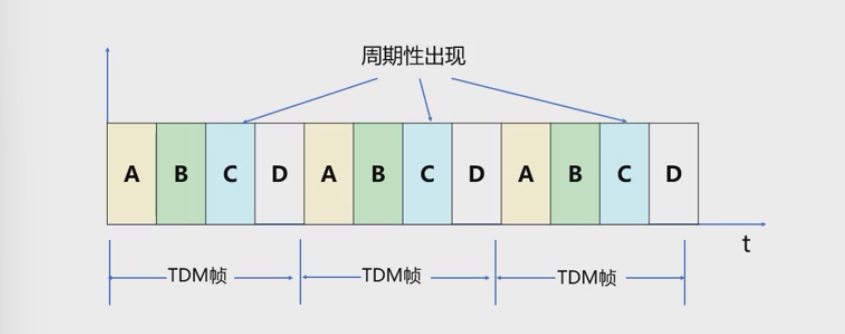

时分复用

也叫OTDM，通过把传输的时间，细分成小的时隙，而每个时隙由复用的一个信号进行占用
使用复用的各路信号，在时间上互不重叠
并且信号分割的参量就是信号占用的时间

时分复用的技术应用体现：

• T1/E1
• SONET/SDH
• WIFI
• TDD-LTE
• PON

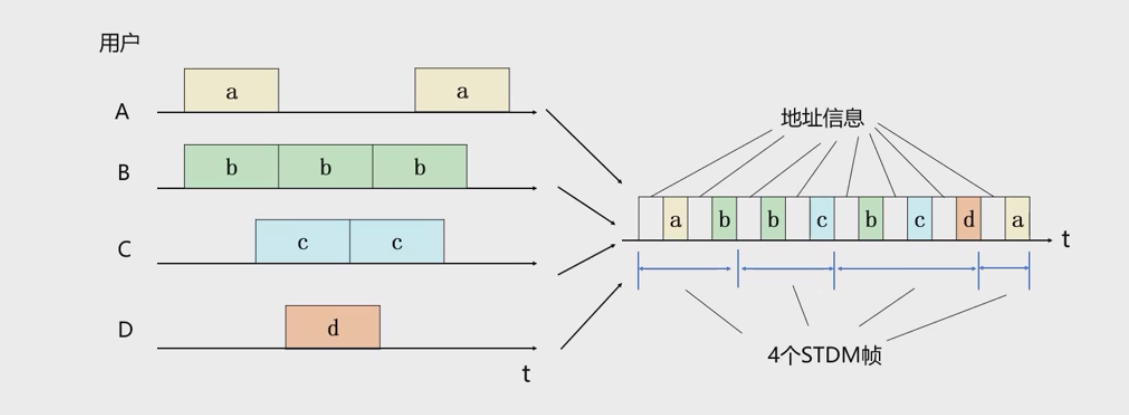

统计时分复用

是前者时分复用的一种改进复用方法
能够有效的提升信道的利用率
STDM帧不再是固定的分配时隙
而是按照需求动态分配时隙
每个时隙中会包含用户地址信息，会有一定量的额外开销

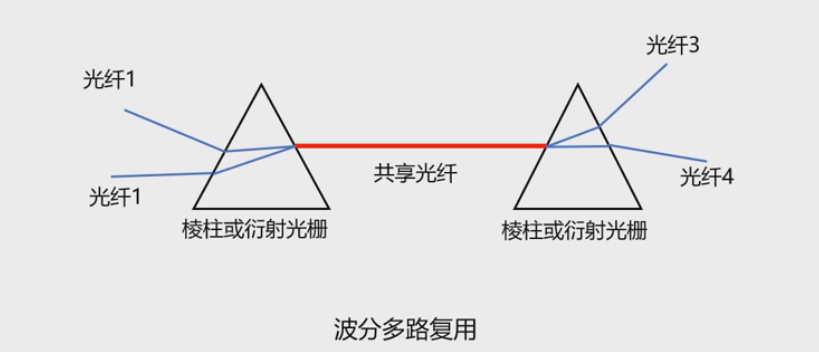

波分复用

波分复用WDM
波分复用的本质也是频分复用
因为光纤中可以传输不同的波长
光纤频率和波长的关系光速c=波长x频率

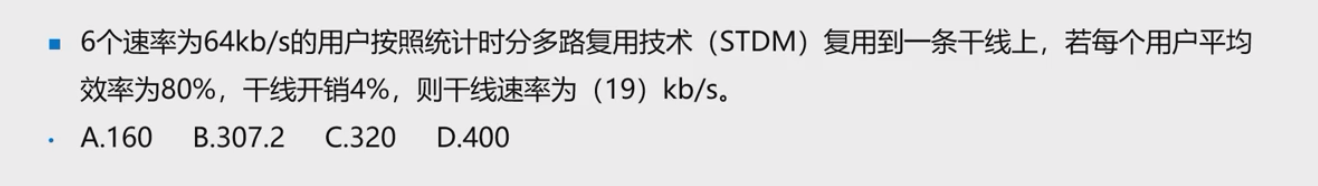

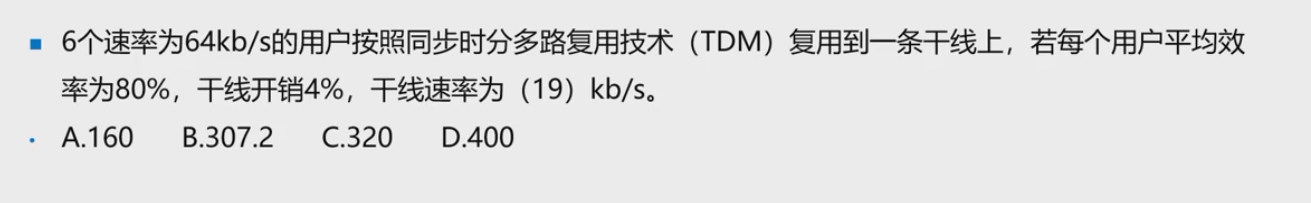

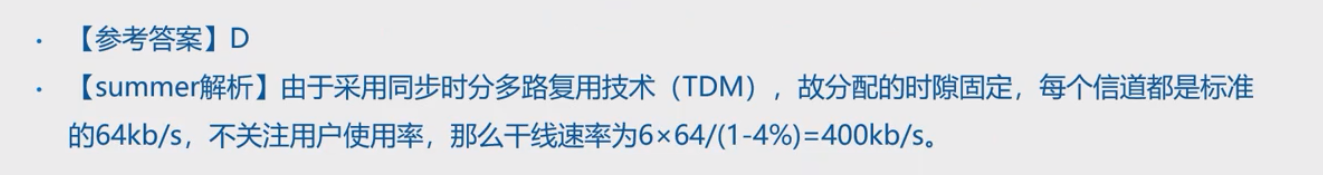

例题

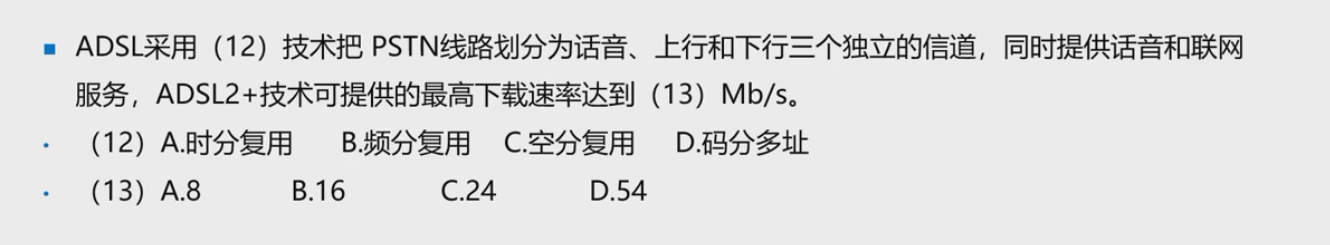

ADSL2+ 24Mb/s

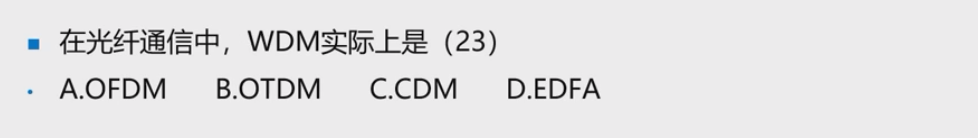

CDM是码分
EDFA是掺饵光纤放大器
