数据编码

编码分类

• 曼彻斯特编码
• 差分曼彻斯特编码
• 4B/5B编码
• 8B/6T编码
• 4D-PAM5编码

曼彻斯特编码

是一种双相码
每个比特中间，都有一个跳变
由高电平向低电平跳变，表示0
由低电平向高电平跳变，表示1

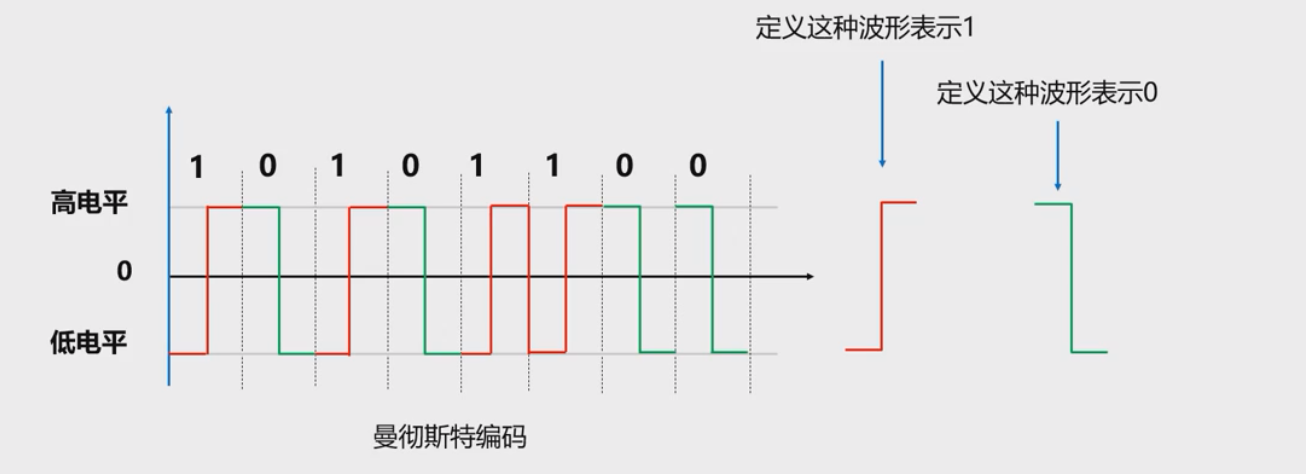

正如上图所示
其中，跳变第一个编码自定义，不一定图上那样表示
曼彻斯特编码一般用于以太网中

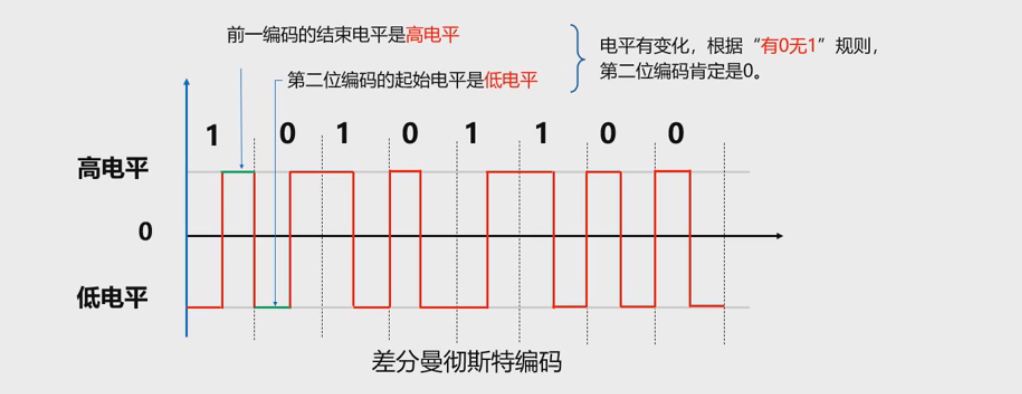

差分曼彻斯特编码

差分曼彻斯特编码，常用于令牌环网中
有跳变表示0
无跳变表示1
也叫有0无1

这里的跳变指的是
上一个起始电平的终止
与下一个起点之间
如果有跳变，就表示0
如果和之前的相同，就表示1
差分曼彻斯特编码，不看波形
和曼彻斯特编码有区别

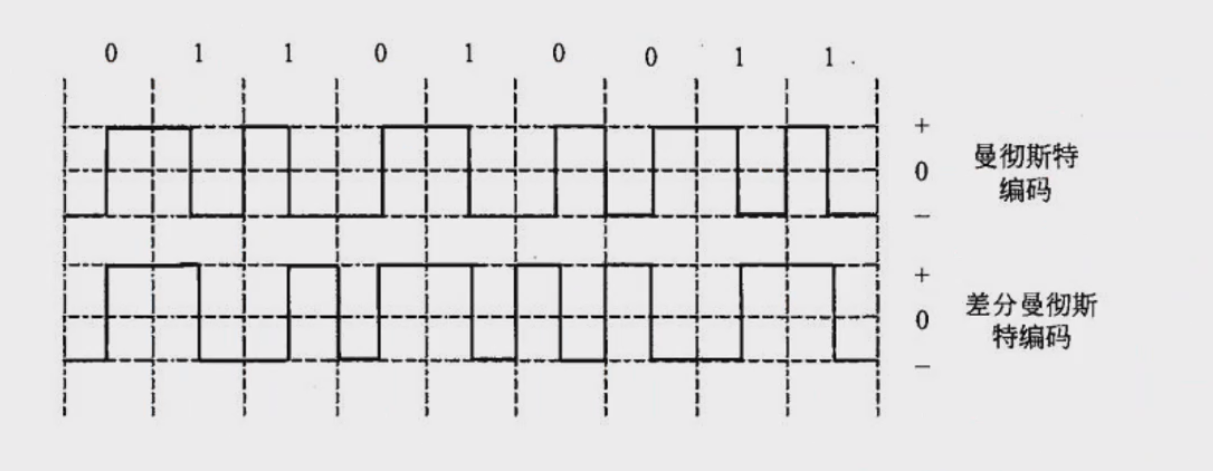

两个编码比较

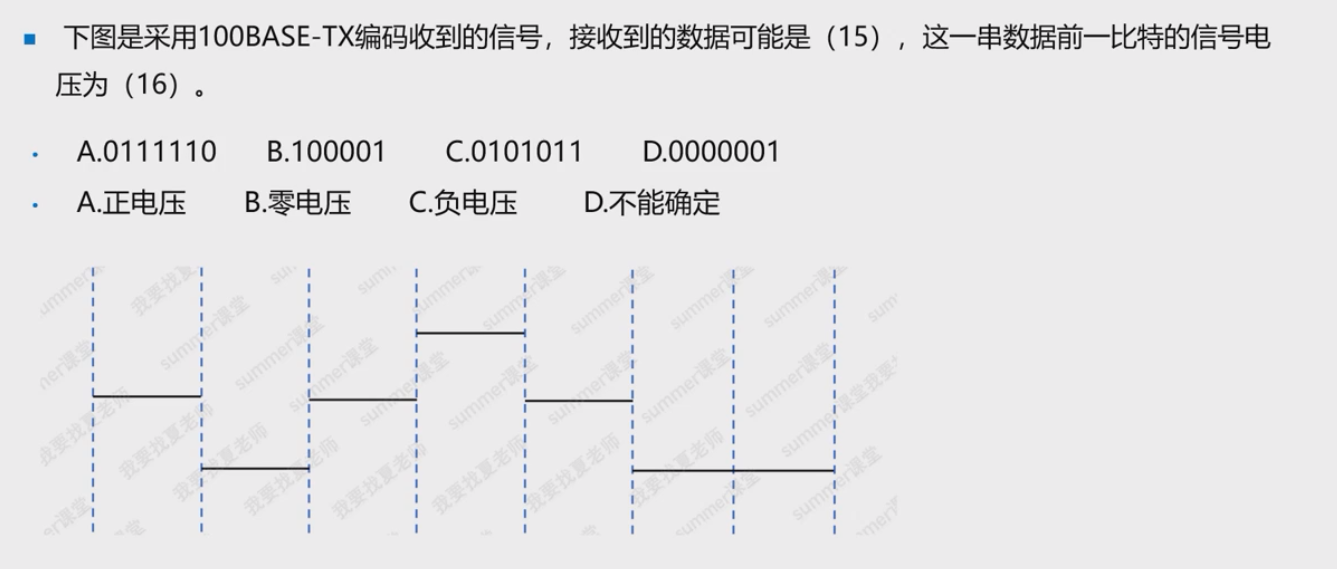

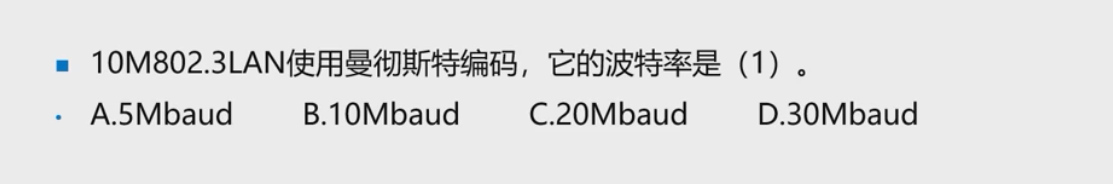

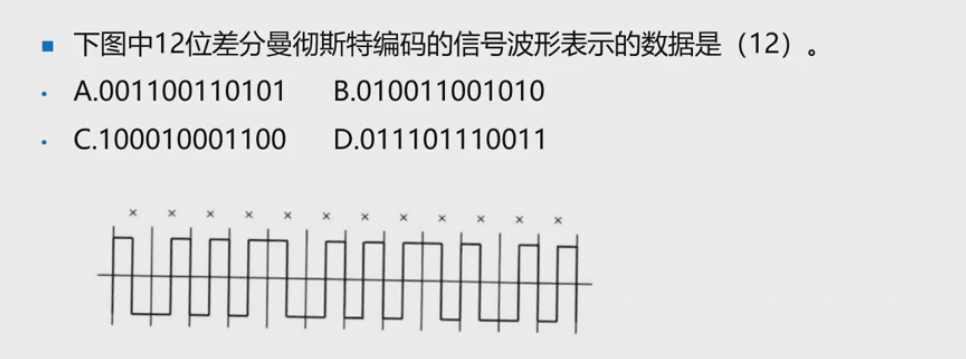

例题

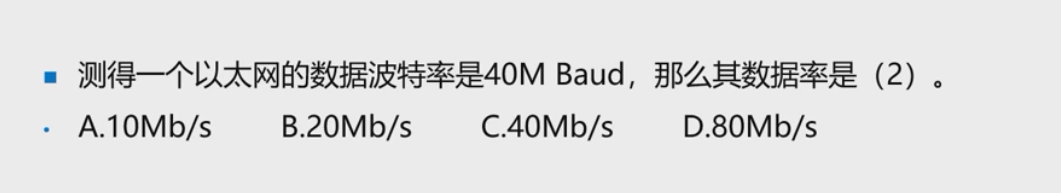

切记，数据速率是码元速率（波特）的 2 倍

4B/5B编码

快速以太网100BASE-FX采用的是4B/5B和NRZ-I编码
了解一下即可

8B6T编码

快速以太网100BASE-T4采用的是8B/6T编码

4D-PAM5编码

1000BASE-T以太网标准编码
对应的物理层线缆就是4对5类的双绞线，并且支持全双工

其余的千兆协议都是用的8B/10B编码，例如1000Base-TX

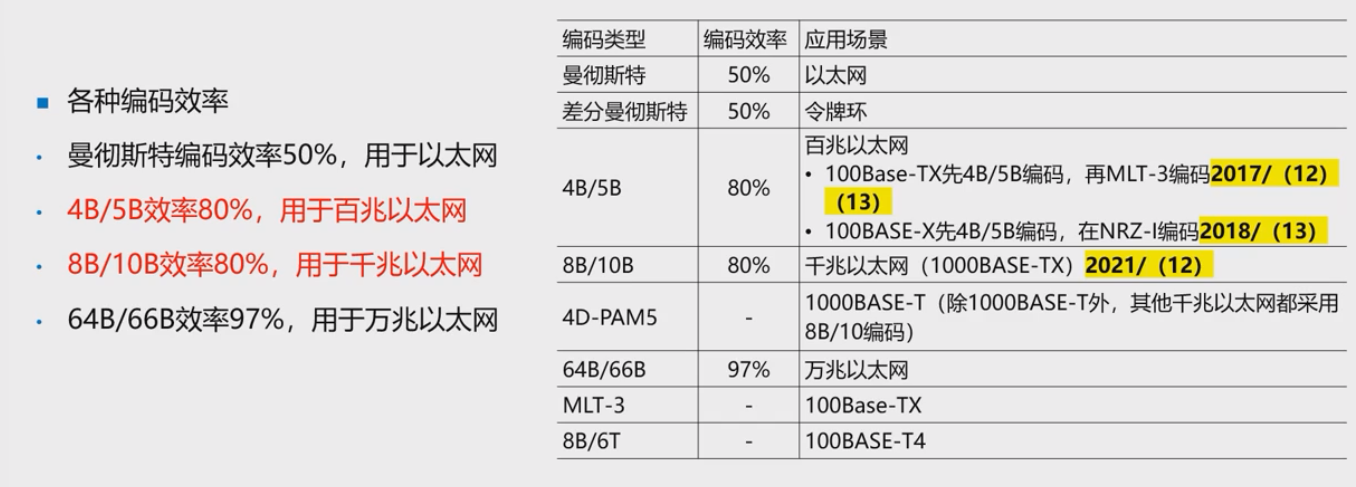

编码对比

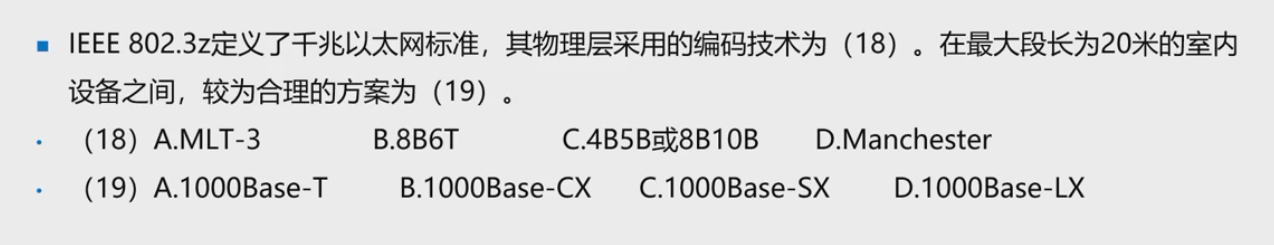

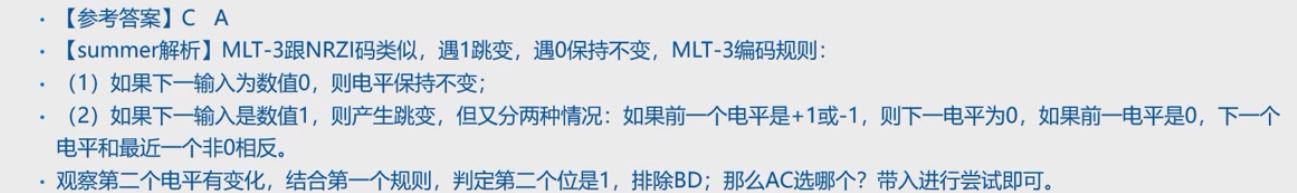

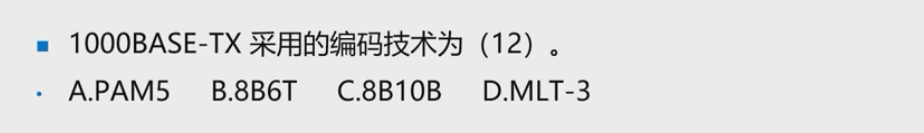

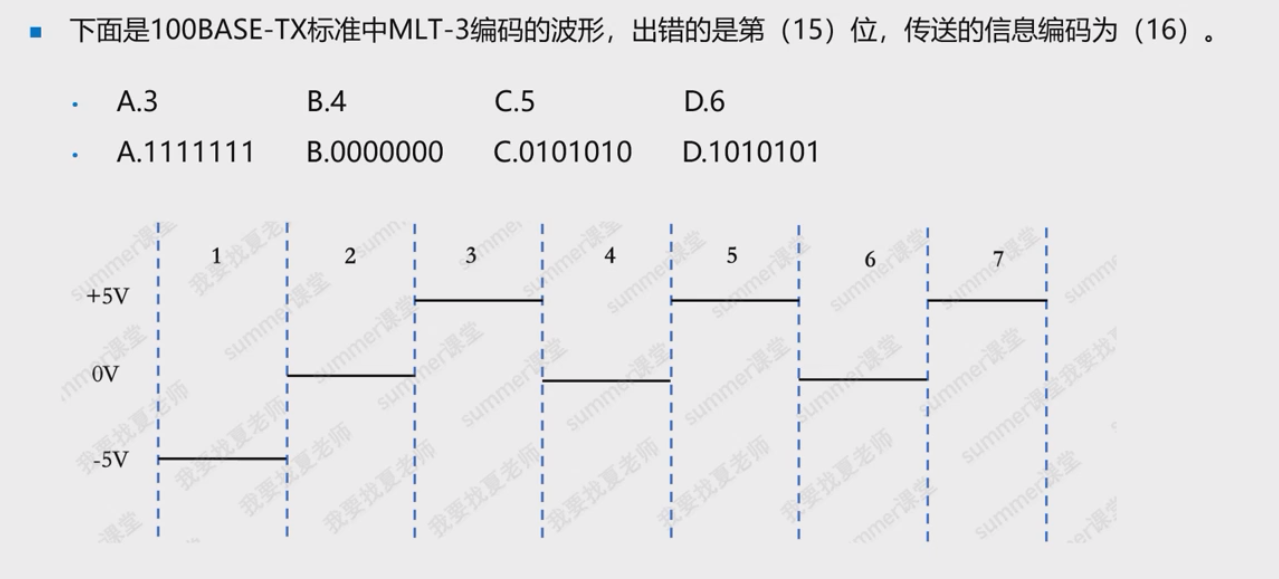

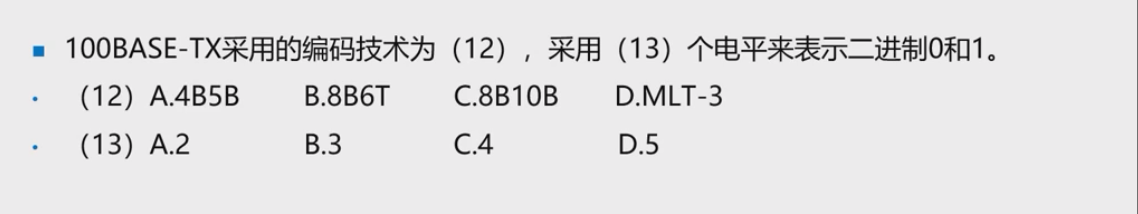

例题

上以位的末位，和下一位的起始位
有0无1

1000Base-CX 25米， 采用屏蔽双绞线
